¿Qué es la ESD?
La electricidad estática es un fenómeno natural objetivo que ocurre en una variedad de formas, como el contacto, la fricción, etc. Las tecnologías de protección electrostática, como la industria electrónica, la industria del petróleo, la industria de las armas, la industria textil, la industria del caucho y los riesgos electrostáticos de Xinghang y los campos militares, buscan reducir las pérdidas causadas por la electricidad estática.
El antiestático se puede dividir en la prevención de la generación de electricidad estática y el daño electrostático.
La protección electrostática es una ingeniería de sistemas a largo plazo. Cualquier error u omisión en cualquier enlace conducirá a la falla del trabajo de protección estática.
Las principales medidas para la protección electrostática durante la producción son fugas electrostáticas, disipación, neutralización, humidificación, blindaje y conexión a tierra.
El sistema de protección electrostática del cuerpo humano consiste principalmente en muñequeras antiestáticas, correas de tobillo, monos, zapatos y calcetines, gorras, guantes o mangas de dedos. Tiene funciones como fugas electrostáticas, neutralización y blindaje.
¿Qué es exactamente ESD?
La descarga electrostática (ESD) se define como la descarga (flujo de electrones) de una carga (deficiencia o exceso de electrones) que ha sido electrostáticamente (fija). La carga es estable en dos condiciones:
1. Cuando se "atrapa" en un objeto conductor pero aislado eléctricamente, como un destornillador de metal con mango de plástico.
2. Cuando se deja sobre una superficie aislante (como plástico), no puede fluir sobre ella.
Sin embargo, si un conductor aislado eléctricamente (destornillador) con una carga suficientemente alta se coloca cerca de un circuito integrado (IC) con potencial opuesto, la carga "guantes estáticos cruzados"
"", causando descarga electrostática (ESD).
La ESD ocurre muy rápidamente con una intensidad muy alta, y generalmente genera suficiente calor para derretir el circuito interno del chip semiconductor, y los pequeños agujeros de bala que soplan bajo el microscopio electrónico causan daños inmediatos e irreversibles. Más en serio, solo uno de cada diez de estos riesgos es tan grave que el componente completo que se probó por última vez falló. En el otro 90% de los casos, el daño por ESD solo causa degradación parcial, lo que significa que los componentes dañados pueden pasar la prueba final sin previo aviso, y solo ocurren fallas prematuras en el campo después del envío al cliente. El resultado es el más perjudicial para el lugar donde un fabricante puede corregir cualquier defecto de fabricación.
Sin embargo, la principal dificultad para controlar ESD es que es invisible, pero puede llegar al punto de dañar componentes electrónicos. Una descarga que produce un sonido de "clic" requiere una carga relativamente grande de aproximadamente 2000 voltios, mientras que un 3000 voltio puede sentir una pequeña descarga eléctrica, y un 5000 voltio puede ver una chispa.
Por ejemplo, un componente común como un semiconductor de óxido metálico complementario (CMOS) o una memoria eléctrica de solo lectura programable (EPROM) se puede separar por una diferencia de potencial de ESD de solo 250 voltios y 100 voltios, respectivamente. La destrucción y los componentes modernos cada vez más sensibles, incluido el procesador Pentium, pueden destruirse hasta 5 voltios.
Este problema se agrava por las actividades diarias que causan daños. Por ejemplo, caminar a través de un piso de vinilo, creando fricción entre la superficie del piso y el zapato. El resultado es un objeto puramente cargado que acumula una carga de 3 a 2000 voltios, dependiendo de la humedad relativa del aire local.
Incluso la fricción causada por el movimiento natural de los trabajadores en el escenario puede producir 400 ~ 6000 voltios. Si el trabajador ha desechado el aislante durante el desmontaje o empaque del PCB en la caja de espuma o bolsa de burbujas, la carga neta acumulada en la superficie del cuerpo del trabajador puede alcanzar aproximadamente 26,000 voltios.

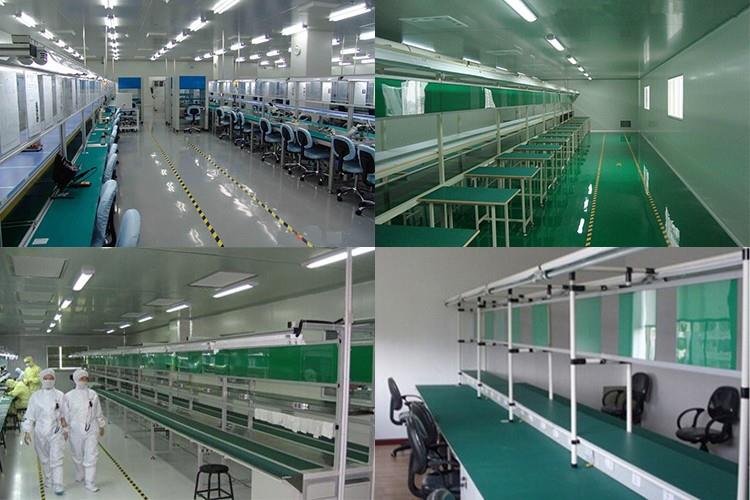

Por lo tanto, como una fuente importante de riesgos de ESD, todo el personal que ingresa al área protegida electrostáticamente (EPA) debe estar conectado a tierra para evitar la acumulación de carga y todas las superficies deben estar conectadas a tierra para mantener todo al mismo potencial, evitando que ocurra ESD.
