Protección en la producción antiestática
1. Los principales eslabones del proceso en la producción.
Los principales eslabones tecnológicos en el proceso de producción de productos electrónicos, la inspección de dispositivos sensibles a la electrostática en la fábrica, detección y pruebas sofisticadas - distribución, inventario y almacenamiento - aceptación de ingredientes - recepción, entrega, recolección, devolución - pretratamiento (incluido el pretratamiento Procesamiento )—Ensamblaje de PCB, inserción, soldadura—depuración unipolar—carga de PCB en la máquina—ejecución de prueba, observación (incluido el envejecimiento a alta temperatura)—inspección—preempacado—procesamiento intermedio—envío del producto terminado al almacén, rotación, almacenamiento temporal, etc.
2. El principio del proceso de establecer un área de protección electrostática (punto)
(1) Según la sensibilidad electrostática de los dispositivos utilizados en el área de trabajo, se divide en el primer nivel, el segundo nivel y el tercer nivel, y se formulan diferentes medidas de protección según los diferentes niveles.
(2) De acuerdo con la situación de humedad en el área donde se ubica la planta de fabricación, con referencia a la humedad promedio anual, la humedad promedio estacional y mensual y el rango mínimo de humedad, adoptar las técnicas de protección efectivas correspondientes de acuerdo con las condiciones de humedad inferior al promedio. humedad. Al determinar las medidas de protección, se debe prestar especial atención a la nocividad de los altos voltajes electrostáticos que la humedad más baja puede generar para los dispositivos sensibles.
(3) De acuerdo con los datos reales de voltaje electrostático medido en el entorno operativo donde se encuentra la zona (punto) de protección de fábrica, debe usarse como base para adoptar el nivel de protección para que el nivel de protección sea más apropiado.
(4) Todos los métodos y medidas de protección seleccionados en el área de protección electrostática (punto) deben ser de menos tipos, el costo más bajo y el efecto puede cumplir completamente con los requisitos de protección.
3. Requisitos generales para áreas de protección electrostática
(1) Hay como máximo dos entradas y salidas en un área de protección electrostática, que se consideran puertas de seguridad y se colocan en una posición visible en la puerta. Hay una placa de identificación del área de seguridad permanente con manchas solares sobre un fondo amarillo y una señal de advertencia unificada permanente.
(2) La temperatura ambiente en el área de trabajo debe controlarse entre 15-20 grados y la humedad relativa debe controlarse entre 50-70 por ciento.
(3) Las fuentes instantáneas de alto voltaje o las operaciones de alto voltaje en el sentido de las agujas del reloj deben evitarse en el área de protección electrostática.

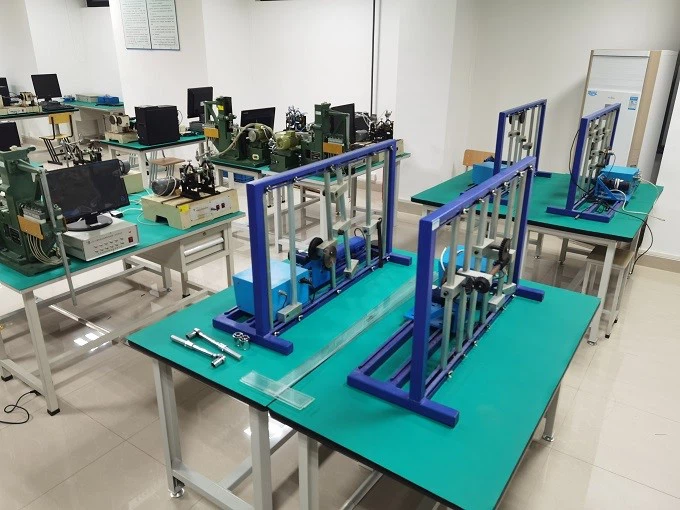

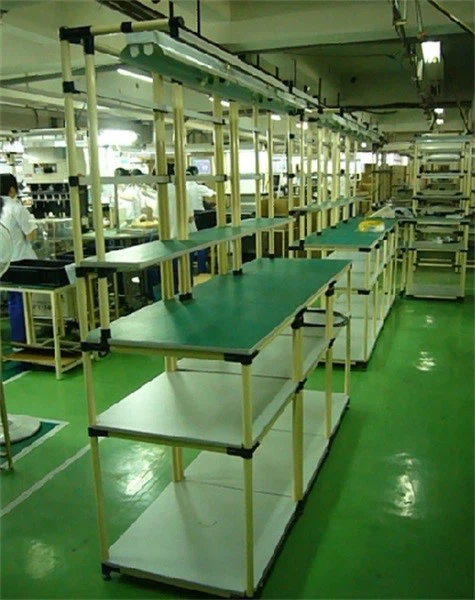

(4) El escritorio, el equipo y el cuerpo humano deben estar conectados a tierra de forma segura (es decir, a potencial cero). No se deben colocar tableros de plástico ordinarios, paños de plástico, tableros de baquelita, tapetes de goma, etc. sobre el escritorio para evitar fugas de electricidad estática.
(5) Está prohibido colocar artículos no productivos en el banco de trabajo, como vajillas y otros artículos.
(6) Los dibujos y materiales utilizados por el operador deben colocarse en una bolsa de plástico transparente antiestática.
(7) Los operadores deben usar ropa de trabajo antiestática, zapatos de trabajo antiestáticos (calcetines), guantes de trabajo antiestáticos y gorras de trabajo.
(8) El personal en áreas no protegidas, al ingresar al sitio de producción con permiso, también debe usar ropa y zapatos de trabajo antiestáticos. En el sitio de producción, no se les permite tocar SSD o PCB, y no se les permite acercarse al personal operativo.
(9) El área de protección electrostática debe evitar colocarse cerca del campo electromagnético de fuentes de radiación de alta potencia.
(10) Las instalaciones en el área de protección estática se instalarán de acuerdo con el método de control estático y las normas del proceso determinadas por el proceso de producción.
