Precauciones para la composición del área de trabajo antiestática.
La cera protectora recubierta en la superficie del piso antiestático debe tener conductividad electrostática. Para la EPA, el siguiente equipo debe estar equipado cuando sea posible: Monitor de pulsera: para garantizar el efecto de fuga electrostática de la pulsera, se debe instalar un monitor de pulsera en el área de la EPA. Cuando el valor de resistencia del sistema de muñequera usado por el operador del dispositivo ESDS excede o cae por debajo del rango de resistencia establecido del instrumento, el instrumento emite una alarma. En este momento, la pulsera debe cambiarse a tiempo. Voltímetro electrostático, ohmímetro, medidor de alta resistencia: el uso de estos instrumentos puede determinar si los productos y equipos utilizados en el área de la EPA cumplen con los requisitos antiestáticos. Monitor de puesta a tierra: el uso de este instrumento puede controlar la integridad del sistema de puesta a tierra. Se puede encontrar cuando cambia la resistencia del sistema de puesta a tierra o hay un circuito abierto.
1. Atención a la conexión a tierra interna de la EPA
El cable de conexión a tierra de la EPA puede ser un cable desnudo o no desnudo. Si usa cables no pelados, verifique su continuidad eléctrica con frecuencia. El cable de conexión a tierra utilizado en cualquier momento debe tener resistencia a la corrosión y cierto grado de resistencia mecánica. La conexión entre el punto de conexión a tierra y la red debe ser firme y confiable. El uso de abrazaderas de conexión a tierra o soldadura puede garantizar una pequeña resistencia a la conexión a tierra. Potencial de tierra de los equipos y herramientas de prueba electrónicos: El diseño y la estructura del área y el banco de trabajo de la EPA deben garantizar que todos los exteriores, superficies y protectores del equipo de prueba electrónico y las herramientas eléctricas estén en un potencial de tierra común durante todo el tiempo de trabajo. El diseño debe incluir la consideración de fallas a tierra y rangos de voltaje establecidos en lugares con voltajes o corrientes peligrosos. Los enchufes y enchufes convenientes para herramientas portátiles y equipos con carcasas de metal deben tener medidas automáticas de conexión a tierra para el marco de metal o la carcasa de las herramientas y el equipo cuando estén acoplados. Además, la clavija de conexión a tierra debe conectarse a tierra primero y luego desconectarse. La conexión a tierra dura de esta herramienta y la carcasa de conexión a tierra del equipo de prueba pueden desviar la resistencia protectora en el cable de conexión a tierra del banco de trabajo. Como medida de protección adicional para la seguridad personal, se deben usar interruptores de circuito de falla a tierra con el equipo de prueba. El interruptor de circuito de falla a tierra puede detectar la corriente de fuga causada por el equipo de prueba defectuoso. Cuando la corriente alcanza un potencial peligroso, el disyuntor corta inmediatamente el circuito. Al utilizar la ruta paralela, se debe prestar especial atención al hecho de que la ruta paralela puede reducir la resistencia equivalente del cuerpo humano al suelo en un grado peligroso. El movimiento del cuerpo humano junto con la hebilla de la muñeca, la parte superior del banco de trabajo y el piso pueden causar este camino paralelo. Conexión a tierra del banco de trabajo y otros equipos de protección: La superficie del banco de trabajo debe cubrirse con materiales de protección ESD y conectarse a tierra. El método de conexión del cable de puesta a tierra es el siguiente. Con tornillos de acero, coloque una arandela plana de acero con un diámetro de aproximadamente 2,5 cm debajo de la cabeza del tornillo e instale el material de protección ESD en la superficie del banco de trabajo, o utilice un método como instalar un cinturón de fieltro de doble cara para colocar un acero. arandela debajo de la cabeza del tornillo de acero Ven a instalar materiales de protección ESD. Conecte un extremo del cable de tierra resistivo entre la cabeza del tornillo y la arandela de metal. Conecte el terminal en el otro extremo del cable de tierra resistivo al cable de tierra electrostático. Si la pila se usa como la superficie superior del banco de trabajo, el tornillo para instalar el cable de conexión a tierra debe extenderse hacia la capa de material, porque la capa interna del material tiene mejor conductividad que la superficie terminada. Los cables y resistencias deben tener suficiente capacidad de transporte de corriente. Dado que el cable de tierra del banco de trabajo se utiliza para descargar cargas estáticas, una resistencia de 0,5 W suele ser suficiente; la conexión del cable de tierra debe ser continua y duradera. Considerando todas las rutas paralelas, la resistencia a tierra debe ser lo suficientemente grande como para limitar la corriente de fuga a un máximo de 5 mA de acuerdo con la fuente de voltaje más alta accesible para el personal de conexión a tierra. Esta fuente de voltaje incluye fuente de alimentación y equipo de prueba; Los cables de conexión a tierra y los materiales del cableado deben tener suficiente resistencia mecánica para evitar la desconexión accidental del cable de tierra. Cuando pueda haber problemas debido a la acción de reflexión, se pueden utilizar medidas de protección para hacer que la corriente sea inferior a 5 mA; la superficie superior del banco de trabajo, las alfombrillas, las correas de conexión a tierra y otros dispositivos ESDS utilizados para disipar la electricidad estática deben conectarse a través de resistencias limitadoras de corriente. llegado. La muñequera debe conectarse al suelo a través del punto de conexión a tierra en la superficie de trabajo. Los bancos de trabajo no deben conectarse en serie, ya que la resistencia en serie también puede causar un tiempo de disipación de ESD más prolongado. Además, una desconexión de un cable de conexión a tierra hará que se desconecte el cable de conexión a tierra de otro banco de trabajo.
2. Otros requisitos para el área de trabajo antiestática
① El equipo eléctrico, las herramientas, el soldador, la caja de soldadura, el equipo de soldadura por ola, el soldador y el equipo de soldadura deben estar conectados a tierra. El valor de resistencia desde la punta del soldador caliente hasta el suelo debe ser inferior a 2 Ω, de modo que el aumento de voltaje sea inferior a 15 V. Otros equipos eléctricos en contacto con dispositivos ESDS también deben estar conectados a tierra. Se debe utilizar un dispositivo ESDS, como rociado de metal o antiestático, para proteger la pipeta de soldadura. Los mangos aislantes de las herramientas manuales deben probarse para detectar la generación de electricidad estática y, si es necesario, deben tratarse con agentes antiestáticos de forma regular. Las herramientas de mano pequeñas que a menudo se sostienen en la mano a menudo están protegidas contra ESD debido a la acumulación de humedad en la piel.
②El equipo de prueba debe tener todas las superficies metálicas expuestas al exterior, y su conexión eléctrica debe ser a través del enchufe de conexión a tierra al sistema de energía del equipo de prueba, u otra conexión a tierra dura. Para la seguridad personal frente a descargas eléctricas, el equipo de prueba no debe colocarse sobre la superficie del banco de trabajo conductor, ya que puede hacer que esta superficie tenga una conexión a tierra firme. Según el tamaño de la fuente de voltaje cercana, el equipo experimental se puede colocar sobre un material antiestático de alta resistencia. Los interruptores de circuito de falla a tierra deben usarse como una medida adicional de seguridad personal en los enchufes eléctricos utilizados para suministrar energía al equipo experimental.
③La incubadora debe estar equipada con un deflector de puesta a tierra para disipar la carga eléctrica en el aire circulante. Por otro lado, se debe usar aire ionizado en la incubadora para disipar la carga estática generada por el flujo de aire, o se puede usar una pantalla para desviar el aire cargado al dispositivo ESDS. Cabe señalar que en la caja de enfriamiento que usa CO2, el vapor de CO2 puede generar una gran cantidad de carga electrostática, y las piezas probadas en la incubadora deben colocarse en la tolva de transporte de protección del dispositivo ESDS, o colocarse en la bandeja sobre el metal conectado a tierra marco en la incubadora. La estabilidad térmica del material de protección del dispositivo ESDS utilizado en la incubadora debe adaptarse a todo el rango de temperatura de prueba.
④Equipo de pulverización, limpieza, pintura y chorro de arena Al pulverizar, limpiar, pintar y pulir con chorro de arena dispositivos ESDS, compresores de aire ionizado, disolventes conductores o boquillas de ionización adecuadas para evitar el aumento de la carga estática en el área de trabajo. Debe ser un tratamiento conductor o antiestático en spray húmedo. * Mortero limpio con resistividad de gran volumen de 500Ω · cm en lugar de arenado en seco. Los disolventes con baja resistividad, como el etanol mezclado con disolventes de limpieza normales, pueden reducir la generación de electricidad estática.

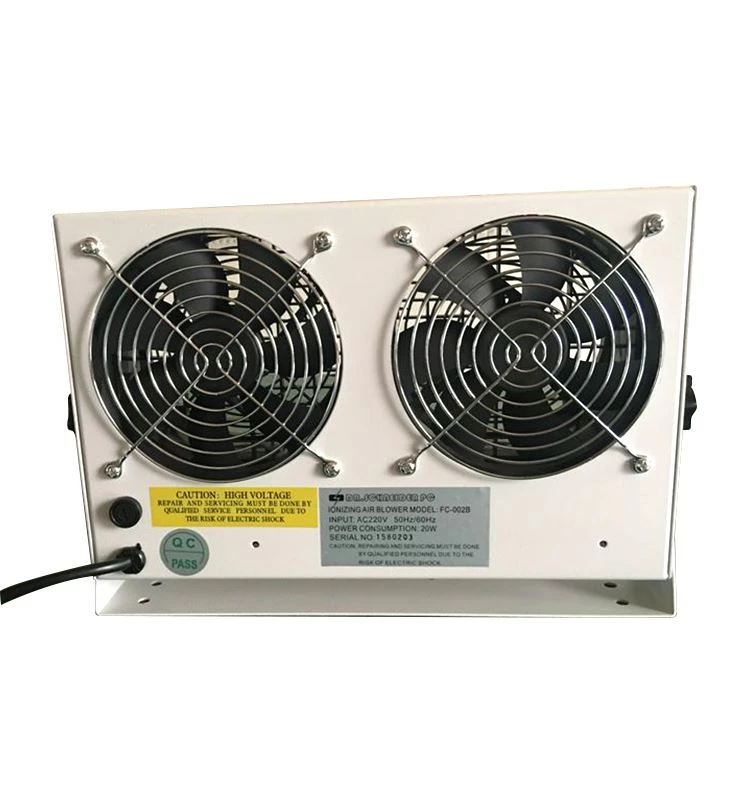

⑤ El aire húmedo aumenta la conductividad de la superficie al mantener la superficie húmeda y ayuda a disipar las cargas estáticas. A medida que disminuye la humedad relativa, se puede acumular un voltaje electrostático significativo. Obviamente, es deseable una humedad relativa entre el 60% y el 70%, siempre que no provoque un aumento de la corrosión u otros efectos nocivos, como la delaminación del PWB durante la soldadura. Cuando no se pueden mantener altos niveles de humedad relativa, se utiliza aire ionizado para disipar las cargas electrostáticas. Para medir la humedad, se debe utilizar un termómetro de bulbo seco y húmedo, y la precisión de un higrómetro de disco suele ser insuficiente.
⑥ Es importante mantener una alta limpieza del aire en el área de la EPA. Para garantizar la calidad del producto, es necesario tomar algunas medidas de purificación del aire.
