Cómo medir la electricidad estática en un producto
1. Métodos:
Los métodos comúnmente utilizados para medir alta resistencia son el método directo y el método comparativo.
El método directo implica medir el voltaje CC aplicado a la muestra y la corriente que fluye a través de ella para determinar la resistencia de la muestra. Los métodos directos incluyen principalmente el método del galvanómetro y el método de amplificación de CC (método del medidor de alta resistencia). Los métodos comparativos incluyen principalmente el método del galvanómetro y el método del puente.
2. Precisión:
Para resistencias superiores a 10 Ω (10 ohmios), el error del instrumento debe estar dentro del ±20 %; para resistencias no superiores a 10 Ω (10 ohmios), el error del instrumento debe estar dentro del ±10 %.
3. Protección:
El material aislante utilizado en los instrumentos de medición generalmente sólo tiene propiedades similares al material que se está midiendo. Los errores de prueba en la muestra pueden deberse a lo siguiente:
① Corrientes parásitas causadas por tensiones parásitas externas. Su magnitud suele ser desconocida y presentan características de deriva;
② El material aislante del circuito de medición se conecta en paralelo con la resistencia de muestra, una resistencia estándar o un dispositivo de medición de corriente.
El uso de aislamiento de alta-resistencia puede mejorar los errores de medición, pero este método hace que el instrumento sea costoso y voluminoso, y aun así no produce resultados satisfactorios para muestras de alta-resistencia. Un método de mejora más satisfactorio es utilizar tecnología de protección, que implica colocar conductores de protección en todos los puntos principales de aislamiento para interceptar corrientes parásitas que podrían causar errores; Estos conductores están conectados entre sí para formar un sistema de protección, creando una red de tres-terminales con los terminales de medición. Cuando el cableado está conectado correctamente, el sistema de protección desvía todas las corrientes parásitas de voltajes parásitos externos por debajo del circuito de medición, lo que reduce en gran medida la posibilidad de errores.
El potencial electrolítico, potencial de contacto o potencial termoeléctrico entre los terminales protegidos y protegidos del sistema se puede compensar cuando sean pequeños, evitando que provoquen errores importantes en la medida.
En la medición de corriente, dado que la resistencia entre los terminales protegidos y protegidos, conectados en paralelo con el dispositivo de medición de corriente, puede introducir errores, el primero debe ser al menos 10 veces, y preferiblemente 100 veces, la resistencia de entrada del dispositivo de medición de corriente. En el método puente, los terminales protegidos y los terminales de medición tienen aproximadamente el mismo potencial. Sin embargo, una resistencia estándar en el puente está conectada en paralelo con la resistencia entre los terminales protegidos y desprotegidos; por lo tanto, esta última debe ser al menos 10 veces, y preferiblemente 20 veces, la resistencia estándar.
Antes de comenzar la prueba, desconecte la fuente de alimentación y la muestra para una medición preliminar. El equipo debe indicar resistencia infinita dentro de su rango de sensibilidad. Se puede comprobar el correcto funcionamiento del equipo utilizando resistencias estándar con valores conocidos.
Resistividad de volumen
Para medir la resistividad volumétrica, el sistema de protección utilizado debe poder compensar los errores causados por la corriente superficial. Para muestras con fugas superficiales insignificantes, se puede quitar la protección al medir la resistividad del volumen.
El ancho del espacio en la superficie de la muestra entre los electrodos protegidos y de medición debe ser uniforme, y el espacio debe ser lo más estrecho posible sin causar errores de medición debido a fugas en la superficie; en uso práctico, el mínimo es 1 mm.

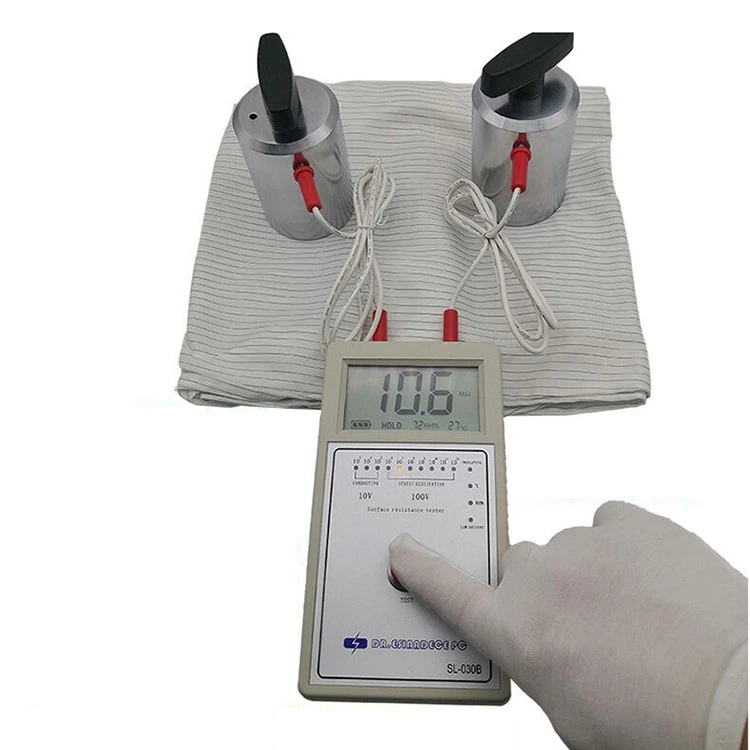

Resistividad superficial
Para determinar la resistividad de la superficie, el sistema de protección utilizado debe compensar los efectos de la resistividad del volumen tanto como sea posible.
